ΚΑΤΑΣΚΕΥΗ ΓΙΑ ΤΗ ΡΥΘΜΙΣΗ ΤΟΥ ΑΒΑΝΣ ΣΕ ΑΥΤΟΚΙΝΗΤΟ-ΜΟΤΟ

Η κατασκευή που παραθέτω παρακάτω είναι ενα ηλεκτρονικό κυκλωματάκι πολύ απλό και μπορούμε με αυτό να ρυθμίσουμε το αβάνς σε βενζινοκίνητες μηχανές.


Το κύκλωμα είναι το εξής:


ΥΛΙΚΑ:

R1 1κΩ
R2 10Ω
R3 100 kΩ
D1 1N4007
D2 Zener (12v)
Q1 BC557 (η παρόμοιο)
2 κροκοδειλάκια για τη μπαταρία
LED 10 mm άσπρο.

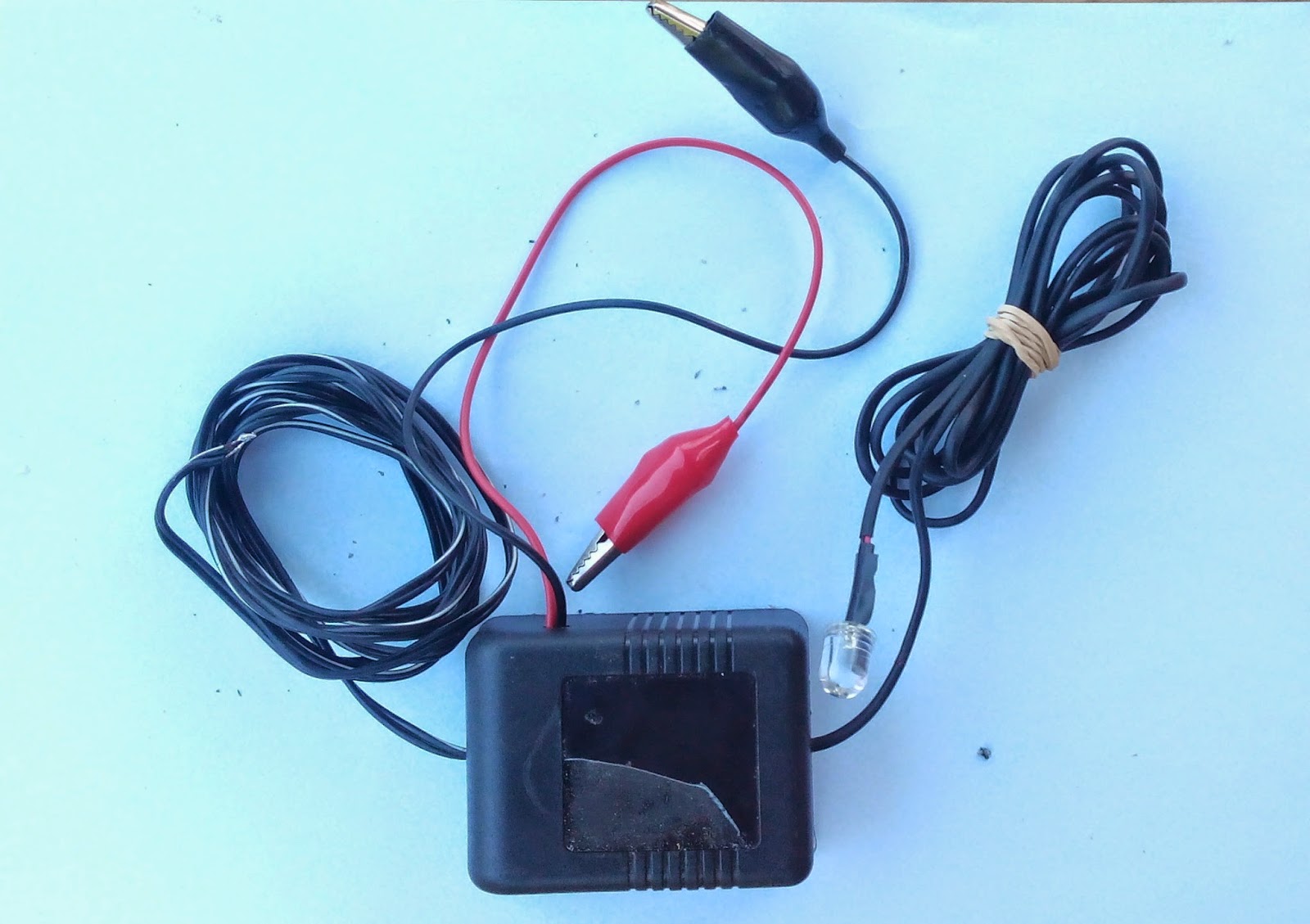

Αφού κολλήσουμε όλα τα εξαρτήματα σε πλακέτα, βάζουμε περίπου ενα μέτρο καλώδιο στο Led και ενα μέτρο περίπου για το πηνίο μας και το τυλίγουμε γύρω από το μπουζοκαλώδιο του πρώτου κυλίνδρου (αν έχει πάνω από έναν) και μακριά από τα άλλα γιατί είναι πολύ ευαίσθητο.

Αν δεν φαίνεται καλά το σημάδι μπορούμε να βάλουμε λίγο άσπρο χρώμα πάνω του η να κολλήσουμε ενα κομματάκι αλουμινοταινία ώστε να φαίνεται όταν χτυπάει το φως πάνω του.
Και το σχετικό βίντεο (συγγνώμη για τη ποιότητα ;-):

https://www.youtube.com/watch?v=1cwEON3HMGw

Καλή κατασκευή!
